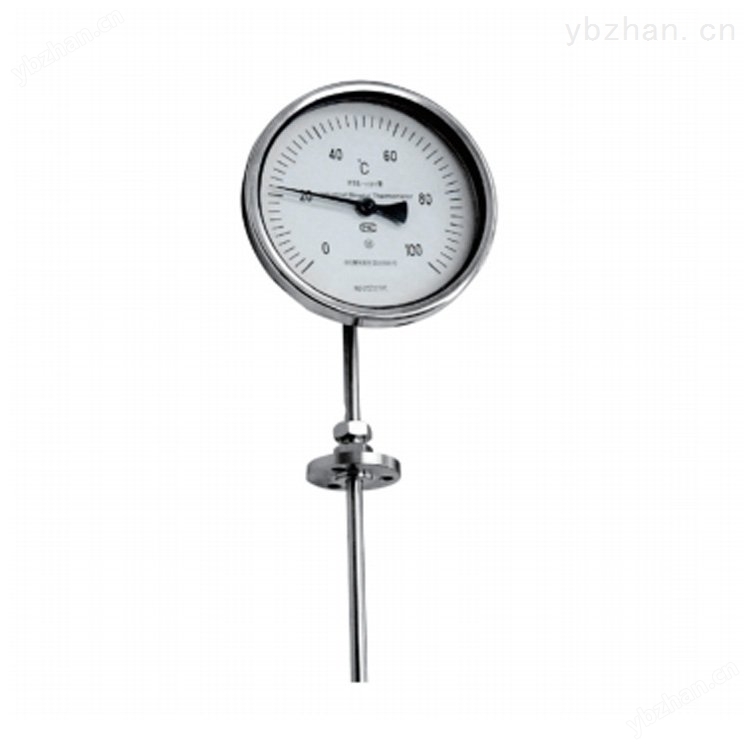

一体化双金属温度计集感温元件与现场指示表盘于一体，无需外部电源，凭借结构简单、抗震耐用、读数直观等优势，广泛应用于石油、化工、电力、食品及HVAC等工业现场的中低温温度监测。其测量精度和使用寿命高度依赖于正确的安装方式。若安装不当，易因插入深度不足、热传导不良、机械应力或环境干扰，导致示值滞后、漂移甚至表头损坏。
一体化双金属温度计应严格遵循深插、稳固、向宜、护周四大原则，才能确保测温真实、可靠、持久。
一、测点选择与插入深度
确保充分热接触：
感温探杆（保护管）插入介质的有效深度应≥10倍保护管外径（通常≥150mm），以避免管壁散热造成测量偏低；
避开死区与涡流：
安装于管道直管段（前5D后2D），远离阀门、弯头或泵出口，确保介质充分流动、温度均匀；
垂直或逆流斜插为佳：
优先采用垂直插入；若空间受限，可与流向成45°逆流角安装，增强热交换效率。
二、机械安装与密封固定
使用匹配过程连接件：
常见接口为M27×2、G1/2"、NPT1/2"等，须配对标准螺纹座，严禁强行拧入导致螺纹损伤；
加装密封垫或生料带：
高温（＞200℃）用金属缠绕垫，中低温可用聚四氟乙烯生料带，确保接口无泄漏；
避免表头受力：
表盘重量不得由毛细管或探杆承担，必要时加装万向支架或表头支撑臂，防止振动疲劳断裂。
三、表盘朝向与环境防护
便于观察与操作：
表盘正面应朝向巡检通道，视角平视，避免仰视或俯视造成读数误差；
远离恶劣环境：
避免阳光直射（引起表盘老化）、高温辐射（如炉壁）、强电磁场或腐蚀性气体；
户外安装加防护罩：
配IP65以上不锈钢表盖或遮阳防雨罩，防止雨水渗入或结冰卡滞指针。
