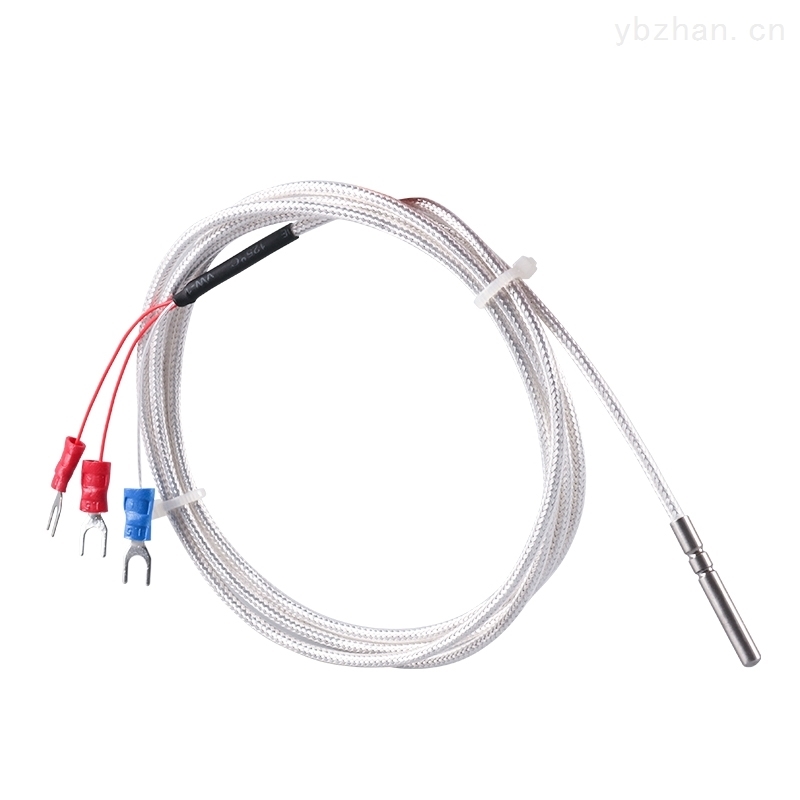

天康PT100热电阻是一种基于铂电阻随温度升高而电阻值呈正函数变化原理的精密温度传感器，广泛应用于工业过程控制、实验室测量及HVAC系统等领域。其核心价值在于能够提供准确、稳定且可重复的温度测量数据，为工艺控制和设备保护提供关键依据。正确的安装方法是确保测量精度和延长传感器使用寿命的关键。以下是关于
天康PT100热电阻正确安装方法的具体介绍。
1、安装前的选型与检查
在安装前，需根据被测介质的特性、温度范围、压力等级及安装环境，选择合适的型号，包括保护管材质、插入深度及安装螺纹或法兰规格。检查传感器外观有无损伤，用万用表测量引线间电阻，常温下应约为100Ω左右，确认完好无损后方可安装。
2、安装位置的选择
应选择能够代表被测介质真实温度的位置，避免安装在加热死角、靠近加热元件或流动死区。对于管道安装，热电阻末端应位于管道中心线，通常要求插入深度为管道直径的1/2至2/3。测温点应逆流安装，使感温元件与介质充分接触。
3、规范的机械安装
对于螺纹连接型，应在管道上焊接对应的安装基座，并在螺纹处缠绕适量聚四氟乙烯密封带，然后用扳手拧紧，注意扭矩适中，防止损坏螺纹或导致保护管变形。对于法兰连接型，需确保法兰密封垫片安装平整，螺栓对角均匀紧固，防止泄漏。
4、正确的电气接线
打开接线盒，按照接线图连接引线。PT100通常采用三线制接法，可有效消除导线电阻对测量结果的影响。其中，两根同色线（通常为红色）接至仪表的同一输入端，另一根不同色线（通常为白色）接至另一输入端。接线应牢固，防止虚接。确保电缆引入口密封良好，防止水汽进入。
5、绝缘与接地处理
接线完成后，应检查热电阻的感温元件与保护管之间的绝缘电阻，确保符合要求。若现场存在电磁干扰，应使用屏蔽电缆，并将屏蔽层在控制仪表端可靠接地。传感器外壳可根据现场要求进行接地或浮空处理。
6、安装后的验证
在系统投入运行前，可在常温下对安装好的热电阻进行简单验证，对比其显示值与实际环境温度是否一致。系统运行后，观察温度变化是否平稳，响应是否及时。对于关键测点，建议定期进行比对校验。
